浙江绿城天台山冰雪乐园
2024.04.22
|
在北京工程勘察设计协会主办的2023年度北京市优秀工程勘察设计成果评价中，维拓设计项目获评北京市成果28项，一等成果5项，二等成果11项，三等成果12项。其中 浙江绿城天台山冰雪乐园项目 荣获 建筑环境与能源应用设计 、女建筑师优秀设计 两个二等成果评价。
01 项目概况 Project Overview Introduction

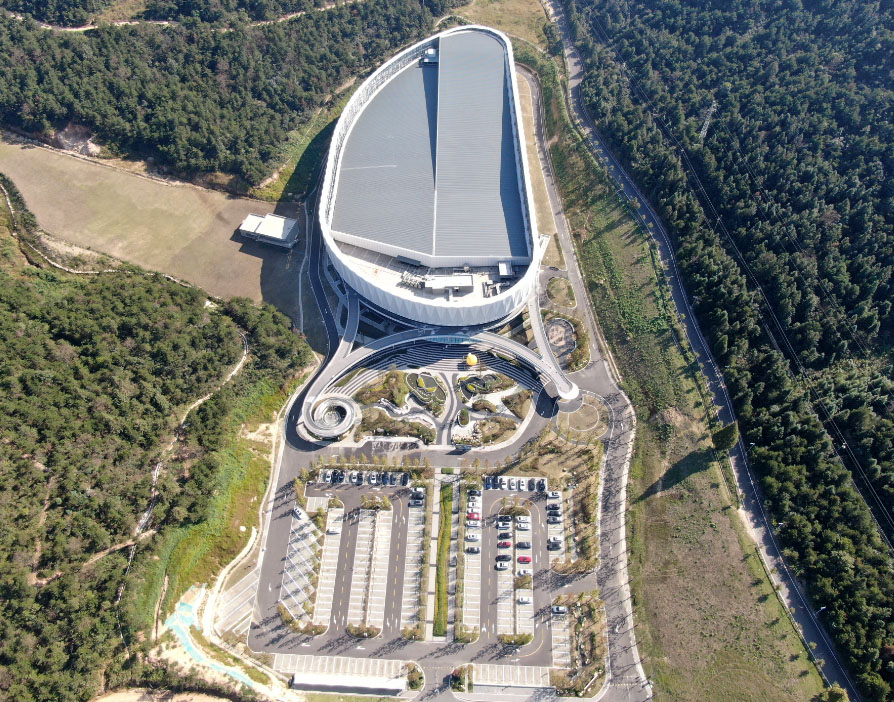

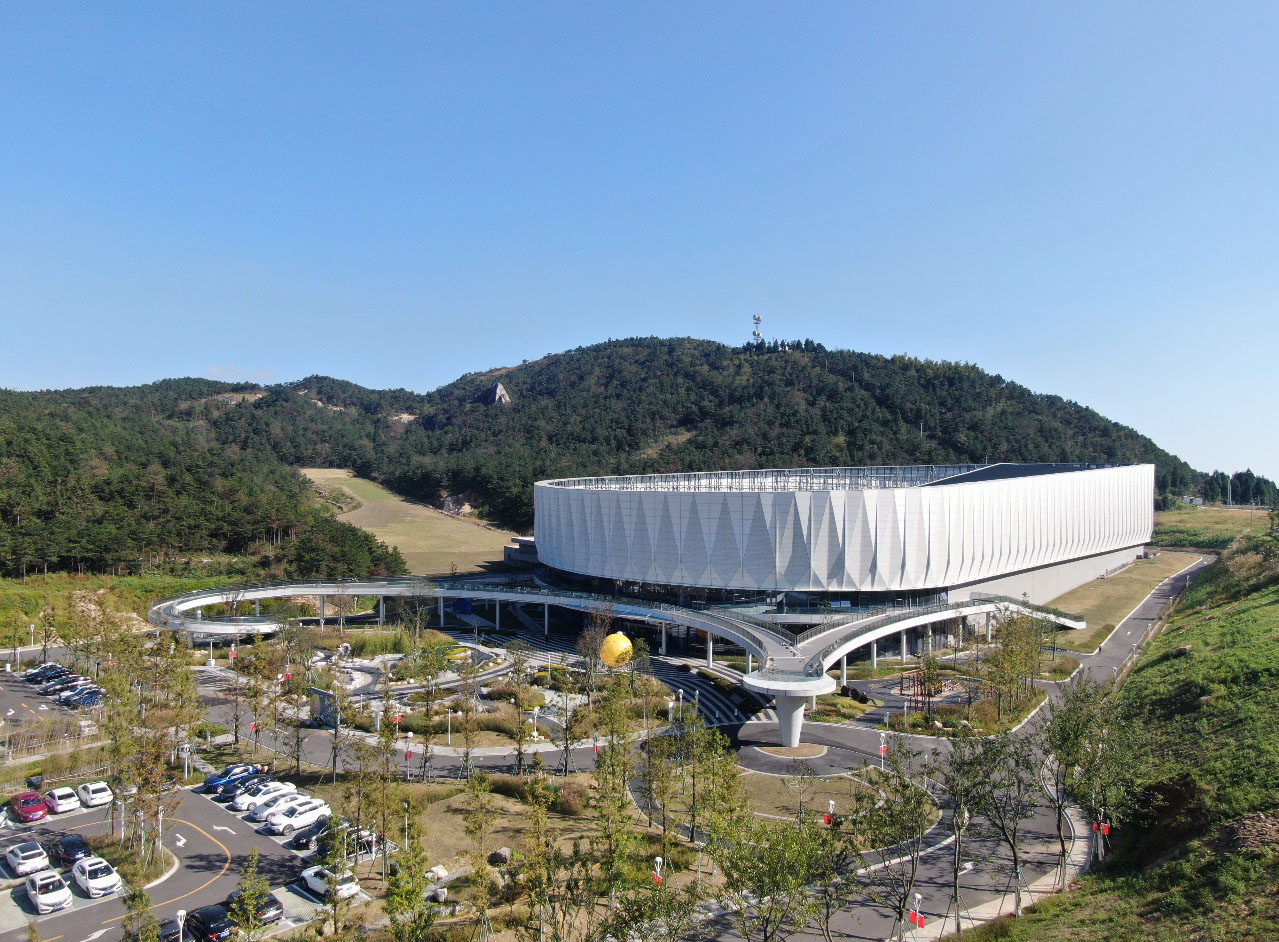

项目坐落在国家 5A 级风景名胜区天台山，是浙江省首座综合性室内冰雪主题乐园。该项目借助原有地势的高差变化组织建筑布局，顺应地形、依山就势，利用山地的坡度来建设滑雪道，同时利用室外平台调整场地关系，把道路、山地和建筑二层连接起来，打造双首层和空中观景平台，提高建筑的通达性，且通过平台划分立面关系，消隐建筑的体量，使建筑和场地有机地融合在一起。降低对自然地形的破坏，节省建安成本，使建筑形象与山地环境相得益彰，是一举多得的可持续设计策略。

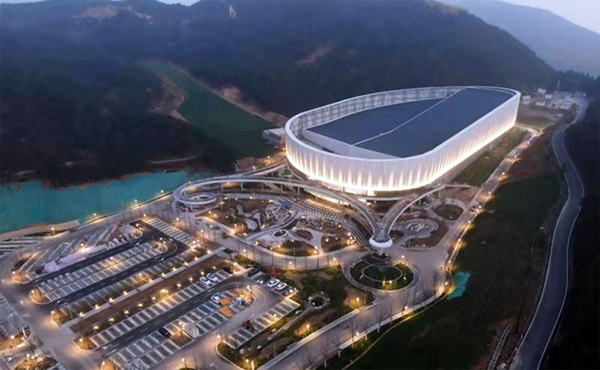

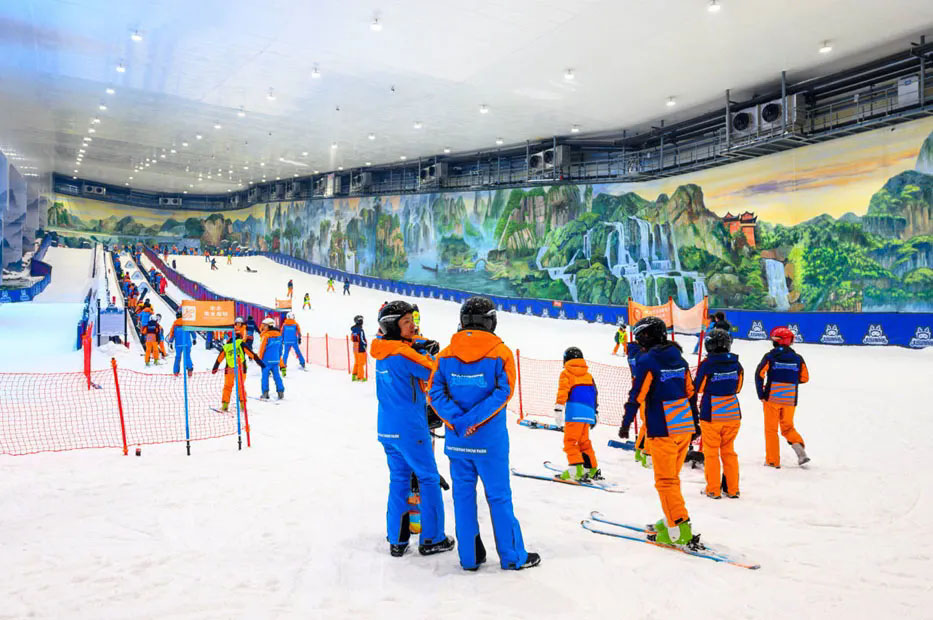

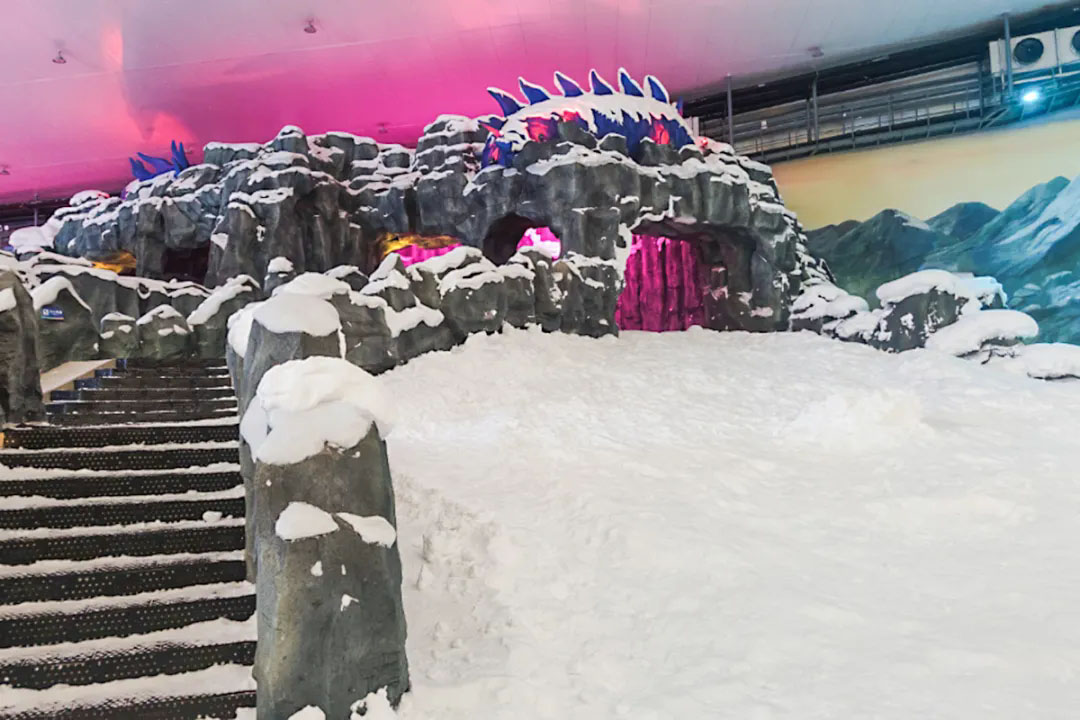

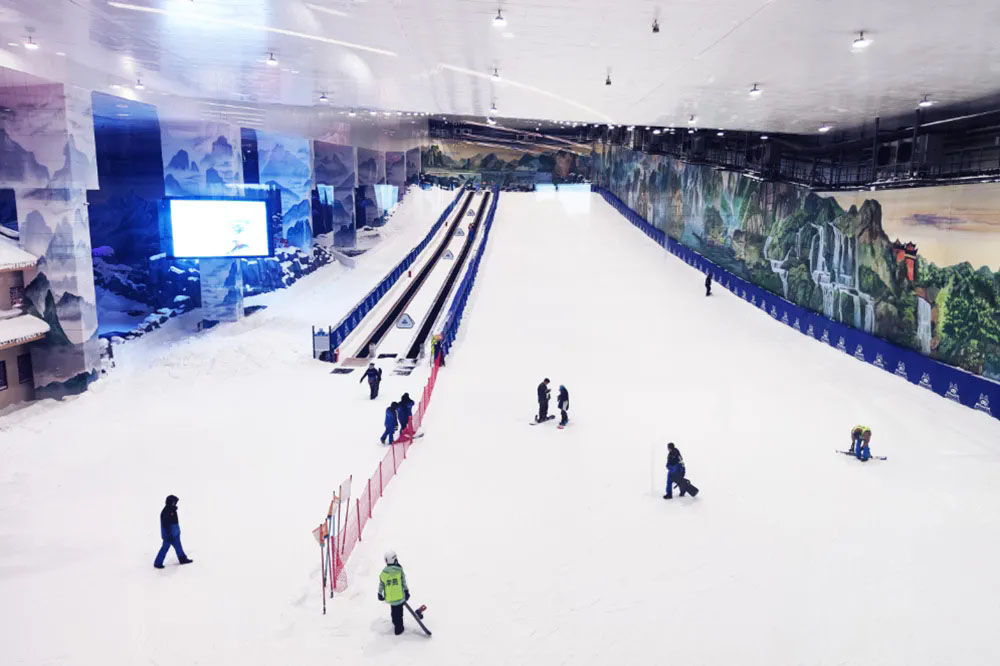

滑雪场以滑雪和娱雪为主，滑道长度为约 150 米长，22 米宽的初级道，整个冷区为单层大空间；暖区面积 4000 ㎡，共两层，首层以服务和办公为主，二层以餐饮娱乐为主。在建筑外立面设计，抽象提取了地域文化“莲”的花瓣形态，采用白色的穿孔铝板和实面铝板拼接形成几何折面，浅色的建筑表皮减少太阳辐射的热、降低负荷，同时降低了建造成本和能源消耗。室内设计以“仙境寻踪” 为主题，充分结合天台文化元素，打造梦幻的冰雪乐园。
02 雪场保冷 Snow Field Environment Cold Preservation

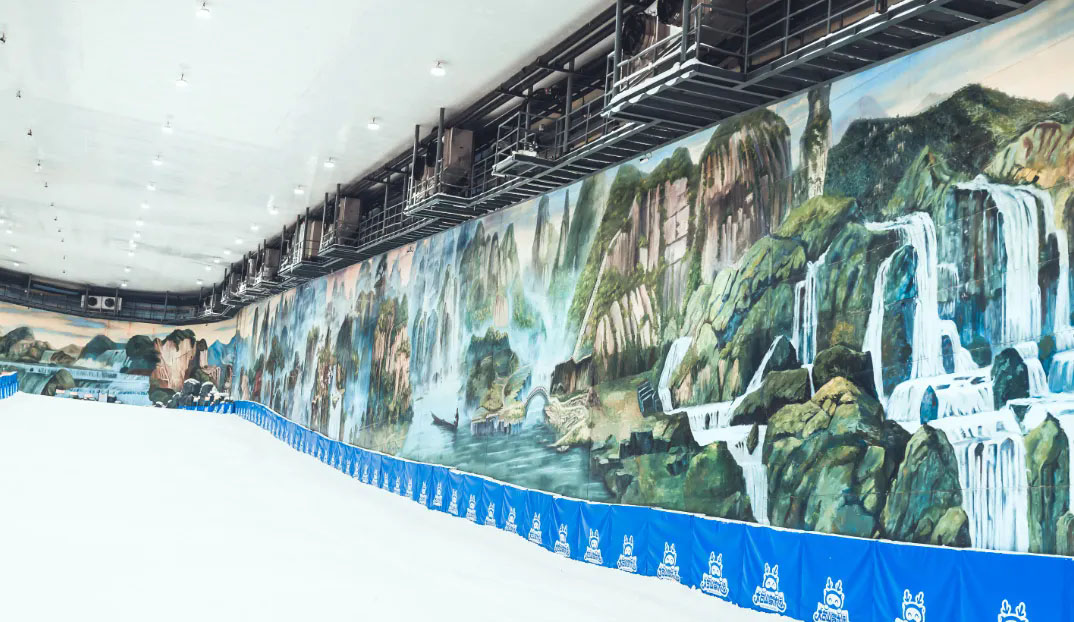

本工程功能为室内滑雪场，冷区温度为-3~-5℃，保温设计的效果关系到整个项目的成败。冷区采用岩棉夹芯板为保温材料，既满足保温绝热的要求，同时也满足了消防 A 级燃烧等级的要求。地面采用 150 厚挤塑聚苯板。上部设置 125 厚冷盘管，保证雪面下部砼低温环境，以防止雪化。岩棉夹芯板为装配式保温板，为了达到整体冷区的气密性要求，岩棉夹芯板暖区一侧板缝部位均设置聚氨酯防水涂料隔汽层。对于冷桥部位均设置严密的防冷桥措施。冷区顶部根据工艺设置制冷造雪设备，并布置检修马道。
03 冷源系统的利用 Utilization of Cold Source System

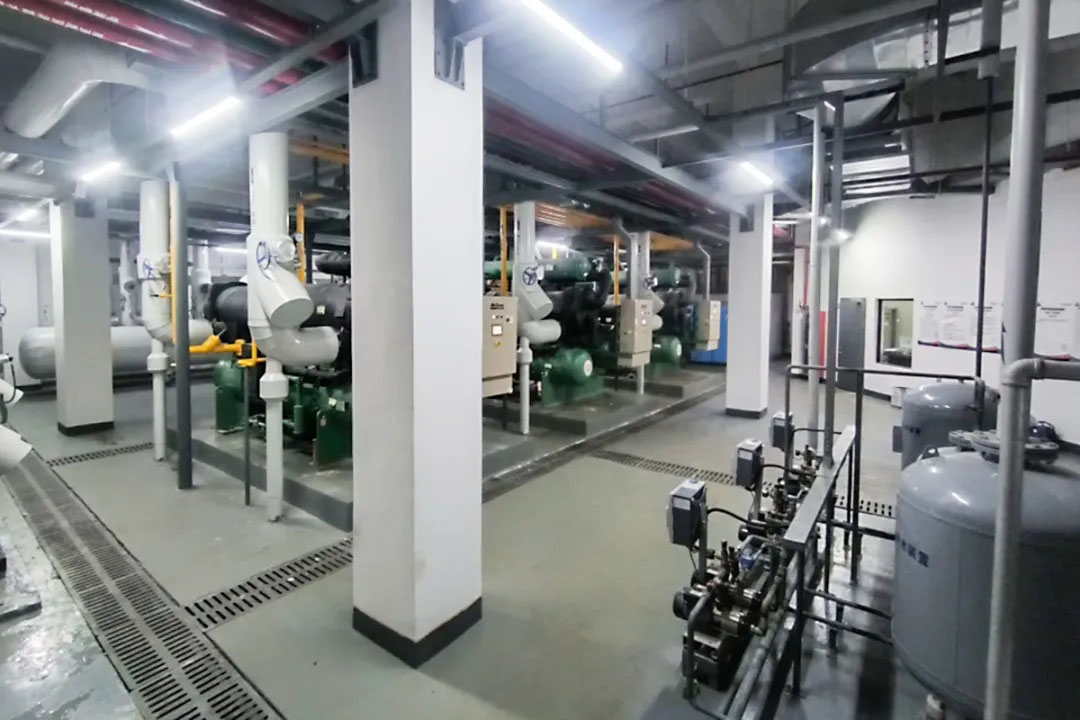

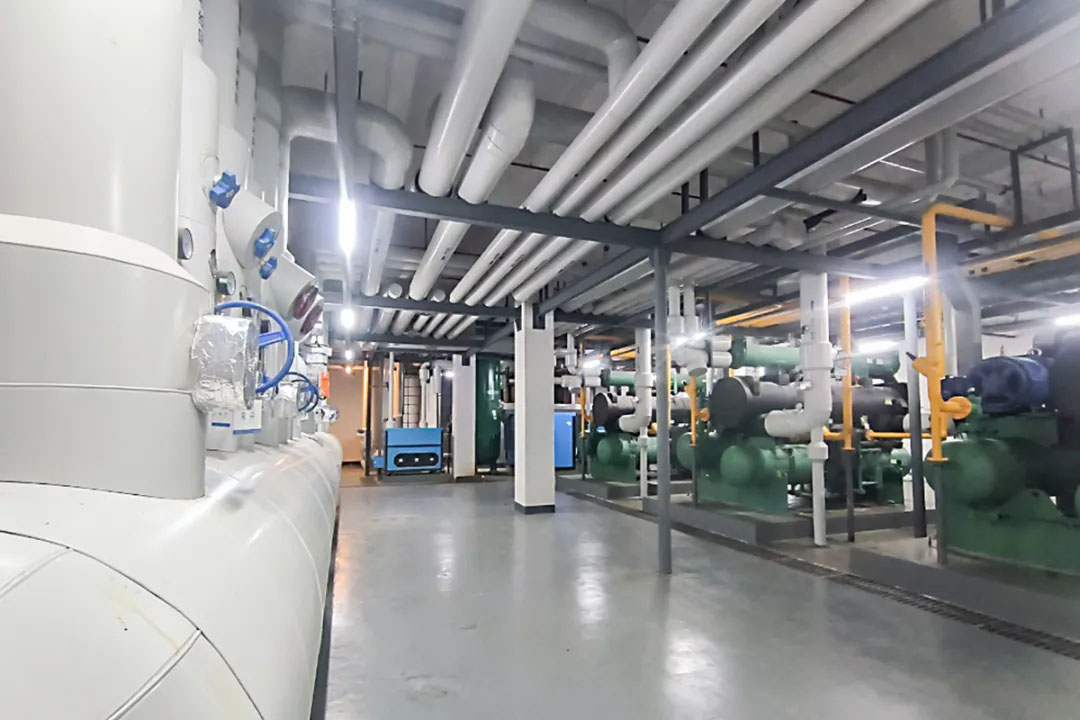

采用三台低温型螺杆式冷水机组（进出水温度-13/-9℃）为工艺制冷用，其中一台采用双工况机组（进出水温度 7/12℃）兼做暖区的冷源，冷机采用多机头并联设计，细分荷载；程根据室内滑雪馆的使用模式，利用 Dest 模拟了暖区的动态冷、热负荷，制冷工艺考虑静态负荷耦合模型；由于冷区的冰雪制备早于游客进入的时间，当雪馆开始营业，冷负荷趋于平稳且位于低负载，故夏季采用高温工况运行的冷水机组供冷，错峰利用冷水机组性能；为了维持雪场内的造雪工艺，即使在负荷趋于平稳期间，仍然有稳定的冷凝热，故春季、秋季、冬季利用了制冷工艺的冷凝热，与冷却水系统上并联板式换热器换取 36℃的热水为暖区供热。
04 冰雪制造 Ice and Snow Manufacturing
造雪系统由高压气站、高压泵站、供水供气系统、造雪机器及冰水系统组成。冰水系统为造雪系统提供冷水。造雪系统供水管道设计时应考虑电伴热装置以及严格的保温措施，以防止冷水冻结。造雪系统设置自动控制系统，造雪机器在机房内远程操作而不需到现场。满足开业的新雪雪量为 5150 立方米，造雪时间定义为连续工作 500 个小时，设计配置暴雪 A 型 ESB-AB 款造雪单元体，共计 10 台，另外预留 2 套造雪端口，以供初次快速造雪。整套制冷降雪系统按照运行模式可以分为自动模式和手动模式：自动模式为整个制冷降雪系统所有设备均有位于机房内的集中控制站的 PLC 根据设定的模式自动运行。手动模式为所有制冷降雪设备均可以通过操作人员手动的方式进行调节和控制。
05 地面防冻胀设计 Ground anti freezing and expansion Design

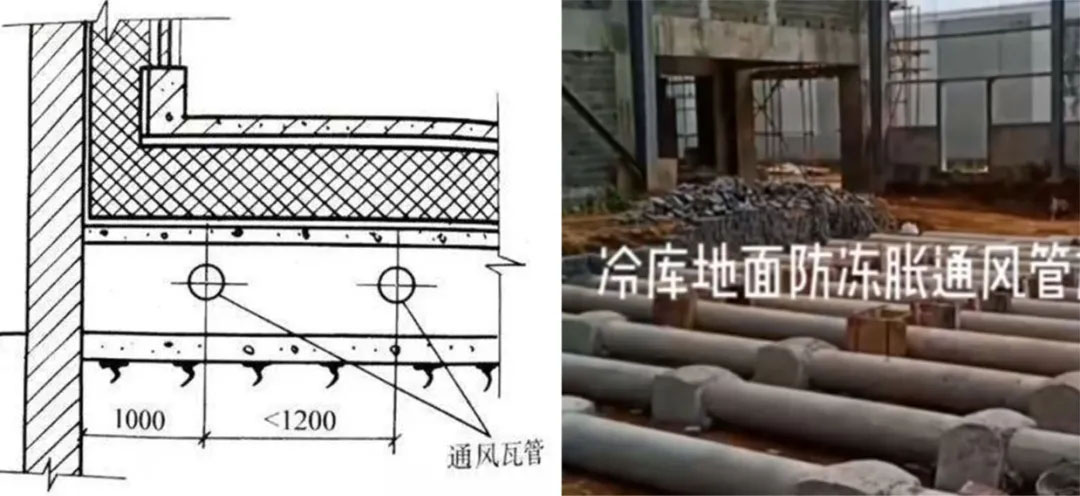

由于冷区地面常年的制冷运行，对地下冻土的深度会产生影响，当地下土壤冻结体积膨胀，会影响雪场的安全性；针对此问题，本次设计采用了埋地混凝土风道强制通风换热的设计；由于台州当地的冬季室外通风计算温度高达 7.2℃，当晌午时段，可达到 15℃左右，结合地面的蓄热型及热惰性方面考虑计算，于 10:00 开始到 18:00 结束，运行机械通风换热即可消除冻胀；采用φ250mm 的混凝土通风管沟，间距 1200mm，于冷区地下均匀敷设，利用建筑两侧的空腔作为进排风通道，充分利用自然热源。
06 结 语 Conclusion
浙江绿城天台山滑雪场投资 2.7 亿元，项目建成后成为该景区的重点标志项目，为旅游人群和周边群众提供了更多的休闲娱乐选择，提高和丰富了人民生活水平。众多的滑雪者加入激活了旅游的活力，增加了旅游景区的收入。
同时为当地创造了更多的就业机会，对促进地区人口就业、增加区域经济收入的作用明显。项目的建设有助于促进旅游及相关产业的发展，有利于调整居民的消费结构， 加速城市化的进程，在较短时间内提高第三产业的比重，对国民经济的拉动作用显著，必将有力地推动当地经济持续、快速、健康发展。
本项目在建设和运行中无环境制约因素，工程对环境的不利影响主要表现在对声环境、环境空气及水环境等方面，这些不利影响在严格落实相应环保措施情况下，可以得到有效控制。浙江绿城天台山滑雪场的建成填补了浙江省室内滑雪场的空缺，针对最广泛的滑雪初雪者设置了初级道，更设计了 7000 ㎡的娱雪区以满足广大群众戏雪的需求。
本项目提高了冰雪运动的普及，顺应国家冰雪发展战略。滑雪运动的普及和发展，也刺激了滑雪产业的发展， 对当地经济发展做出了贡献采用合理的节能措施，贴合碳中和政策，为当地旅游业和电力资源作出贡献。
项目名称：浙江绿城天台山冰雪乐园项目 项目地点：浙江台州 建筑设计：北京米兰体育建筑设计股份有限公司 冰雪工艺设计：铭星冰雪（北京）科技有限公司 工程主持人：安 毅 项目负责人：孙伟立 项目经理： 孙伟立 建筑设计： 孙伟立、杨 蕾 结构专业： 冷冬梅、李莹莹 暖通专业： 沈士圣、郑 甲 给排水专业：李春敏、史 亮 电气专业： 杨 玺、杨贺聚 冰雪工艺： 王广宇 文稿撰写： 沈士圣、董 冰 |
