SPCS-YYDS,YYDX! 三一云谷·嘉苑项目装配式设计

2021.12.29


 SPCS — YYDS,YYDX
三一云谷嘉苑 / 装配式设计



SPCS,YYDS你想到了什么?

这是一句现在非常火的网络用语……

抖音吃货们看到的是:薯片超市“永远滴神”!

餐厅老板看到的可能是:上品厨师“永远滴神”!

守法好市民可能这么看:市派出所“永远滴神”!

媒体工作者估计会说:视频传输“永远滴神”!


但我们这里是什么含义呢......



这里SPCS是英文简写sany precast concrete structure,

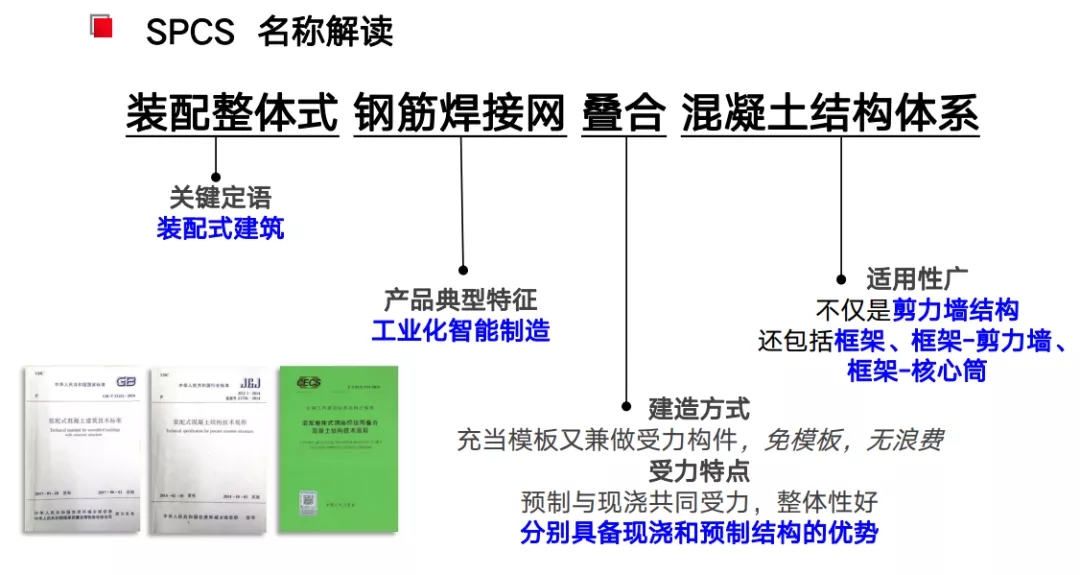

中文是 “三一全预制装配式建筑系统” ,也指 “装配整体式钢筋焊接网叠合混凝土结构体系”



SPCS由  三一筑工  研发的新型装配式体系,具有工业化智能建造的产品典型特征,整体性好,可以解决目前国内装配式建造过程中的诸多痛点,如构件出筋过多引起的安装困难,套筒灌浆关键连接质量难控等等。


我们把此项技术应用在 长沙云谷·嘉苑 项目中,此项目位于湖南省长沙市经济技术开发区三一工业城内,总建筑面积约为24万平米。本项目全部14栋高层采用装配式的建造方式。其中3#楼全楼采用SPCS体系,装配式设计具有以下亮点:

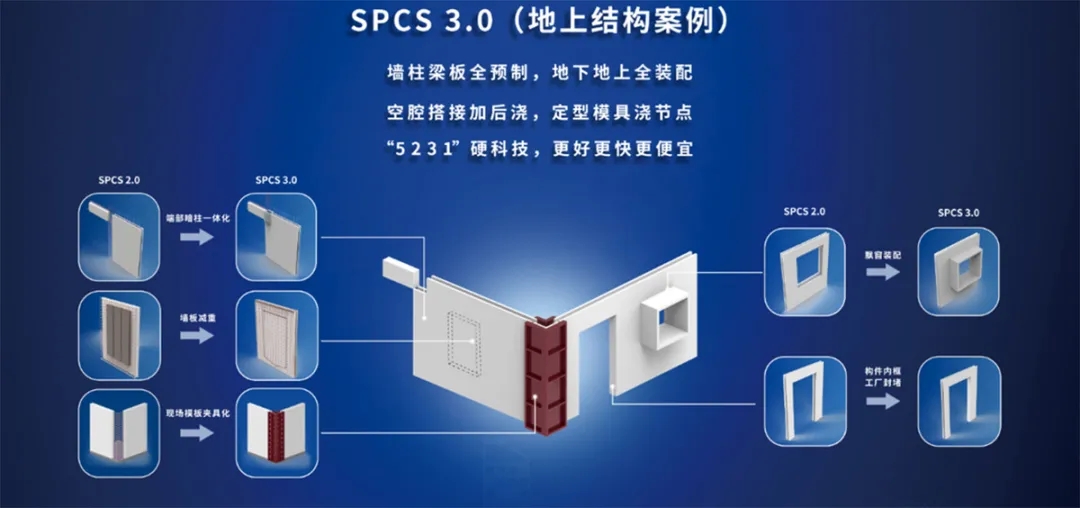

01 高工业化率


全楼竖向构件预制比例68%,水平构件预制比例高达到93%。
有多高?举个例子,在工业化大力推进的北京市,目前新拿地住宅项目竖向构件的预制率要求不少于35%,水平构件要求是不少于70%。





此项目要实现高工业化比例,还采用了飘窗装配,端部暗柱一体化、内框工厂封堵 、墙板减重等工业化策略。

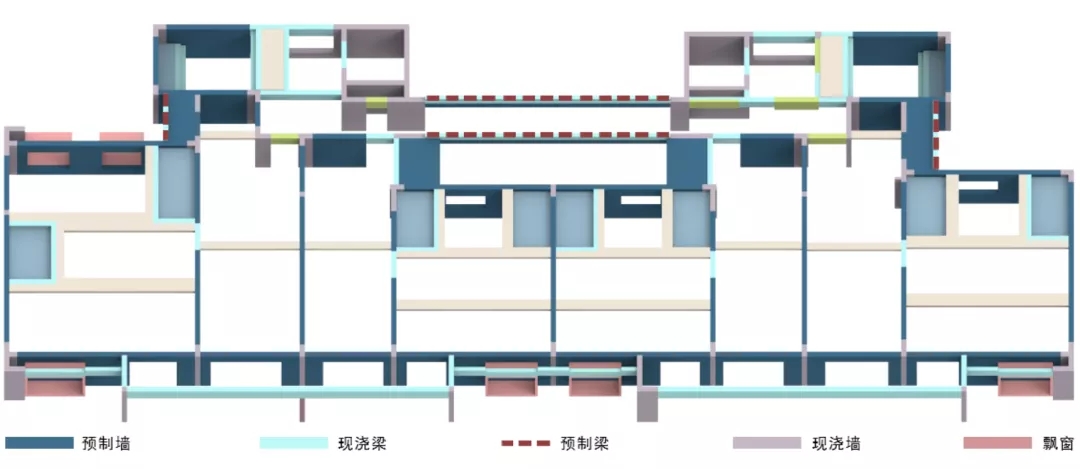

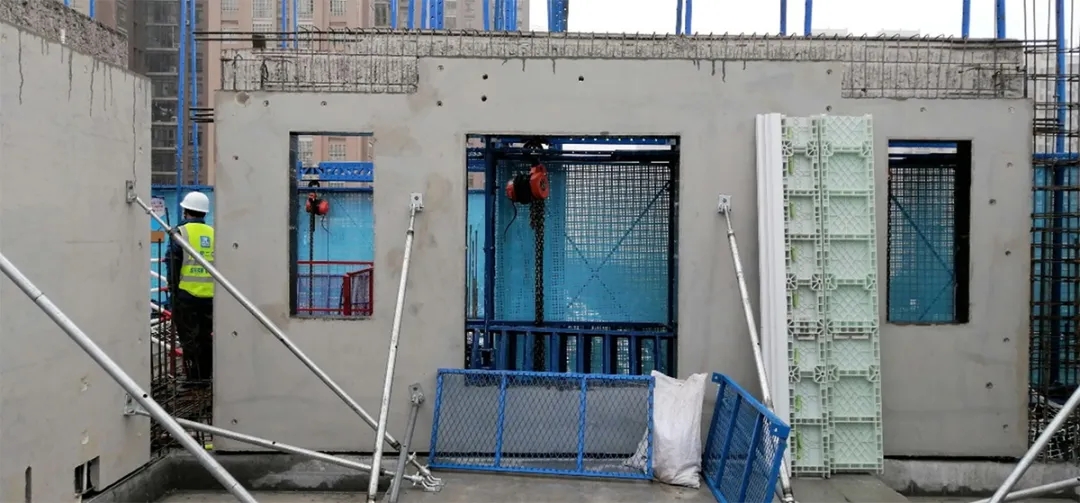

▲ 地上装配式方案



02 高生产效率

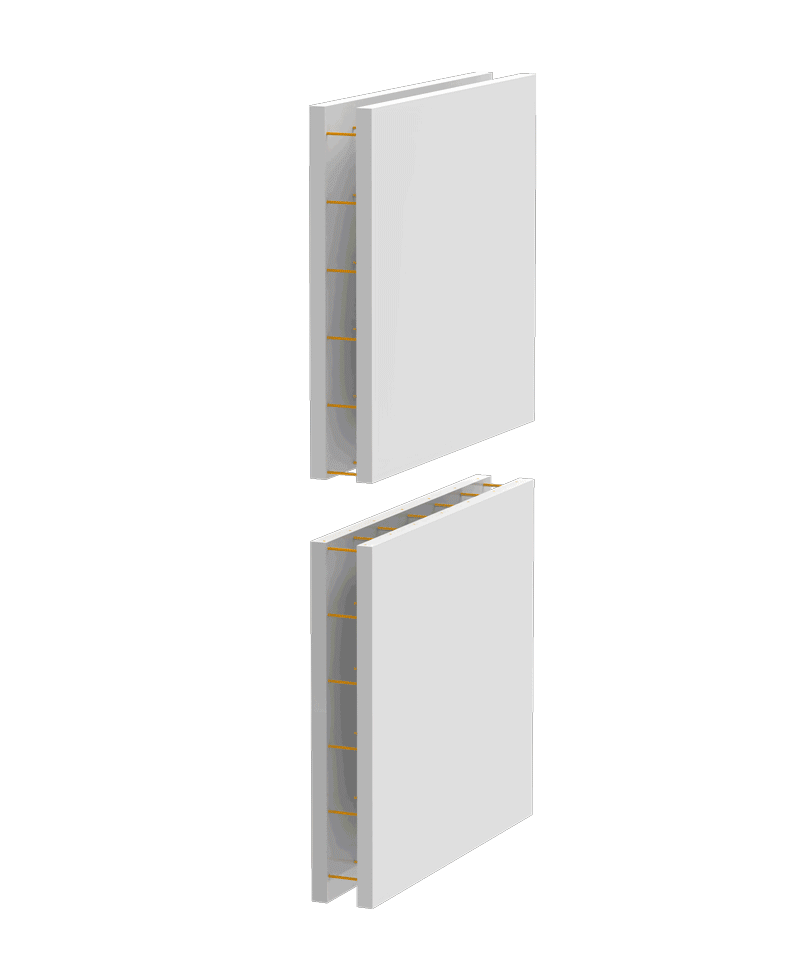

SPCS体系焊接整体成型钢筋笼,智能装配整体自动加工;空腔构件不出筋,智能装备流水线自动生产,真正实现了建筑工业化。





03 高施工效率

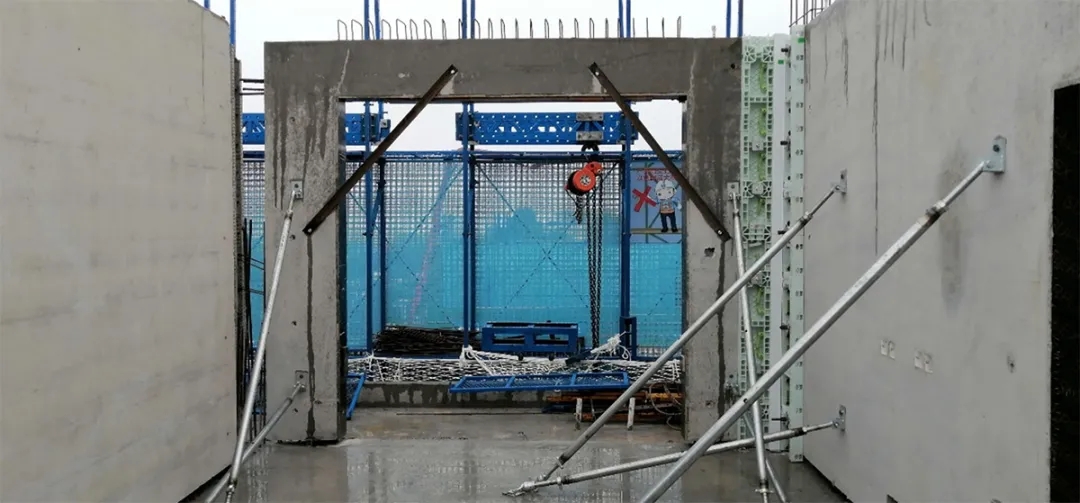

钢筋连接采用间接搭接,便于操作,易于检测,安全可靠,空腔构件自重轻,现场施工的容错能力强,符合中国现阶段国情,结构安全和防水性均有优势。





04 高灵动性



为达到高质量产品需求,实现“灵动空间”,使其在生命全周期中实现更多的舒适性和灵动性,适应不同时代人群需求,地上户内无次梁,最大叠合楼板实现7.3m跨度,最长6.6m空腔预制墙,同时也大大提高现场吊装效率。体现了装配式住宅项目“建筑工业化”的高水准。






是不是想情不自禁的喊出:SPCS,YYDS(永远滴神)!



先别着急,此YYDS非彼YYDS,双面叠合剪力墙不仅解决了地上装配式剪力墙痛点难点,还开辟了地下装配式的先河,正所谓:SPCS,y(又)y(要)d(地)x(下),y(又)y(要)d(地)s(上)。

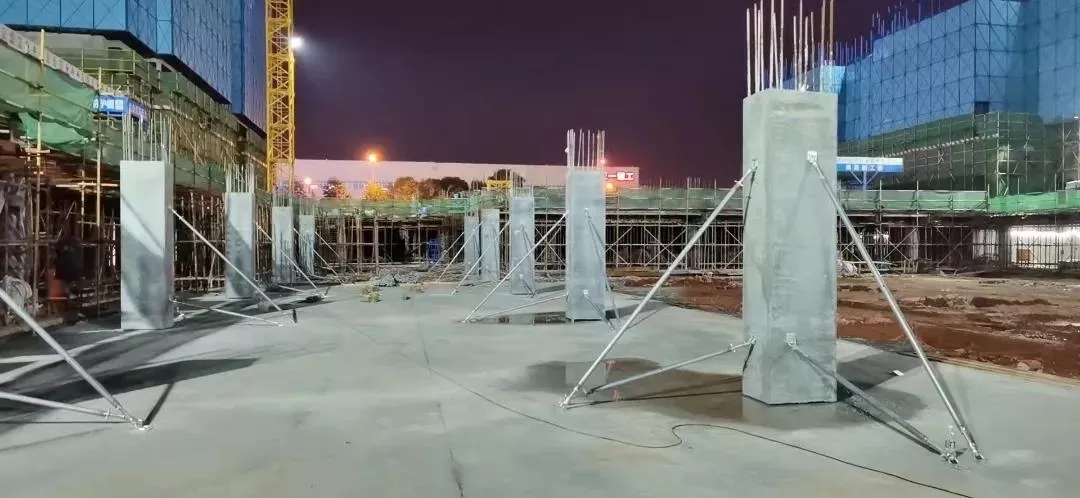

三一云谷嘉苑项目地下室非人防区域80%以上的框架柱及部分挡土墙采用SPCS叠合柱和叠合墙。

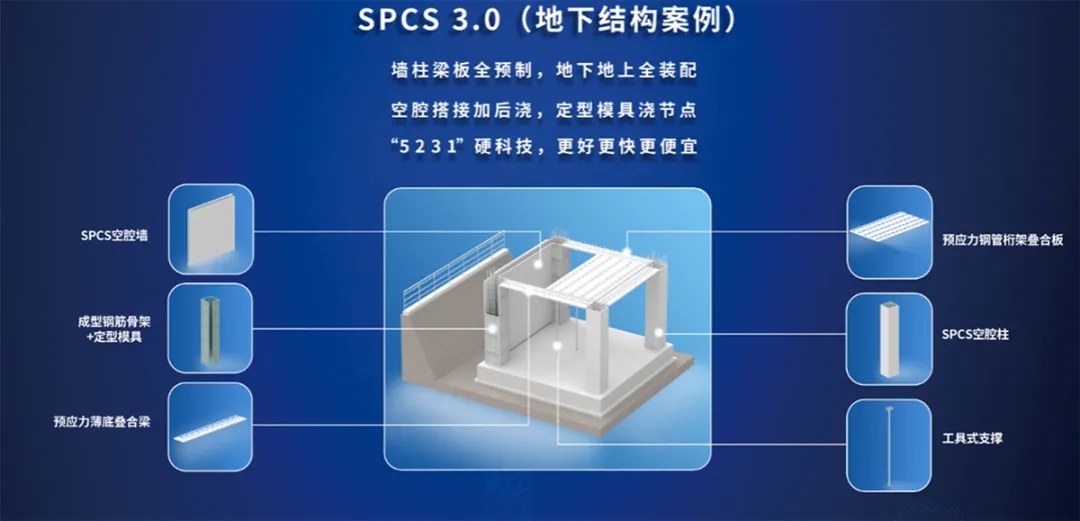

▲地下装配式方案



此种体系采用工业化生产,精度高,可达到免抹灰效果,并实现了 三个首次



01 首次采用

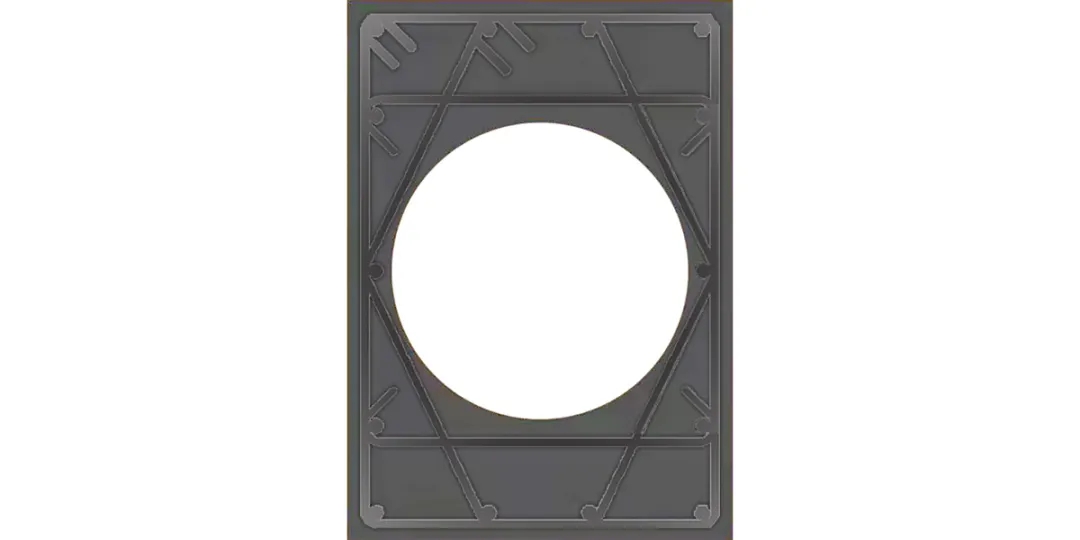

圆形空腔设计,易于成型,工厂生产的构件质量和品质可以得到保障。




02 首次实现



柱底不出筋设计,减少钢筋的干涉,生产效率高更高。





03 首次落位

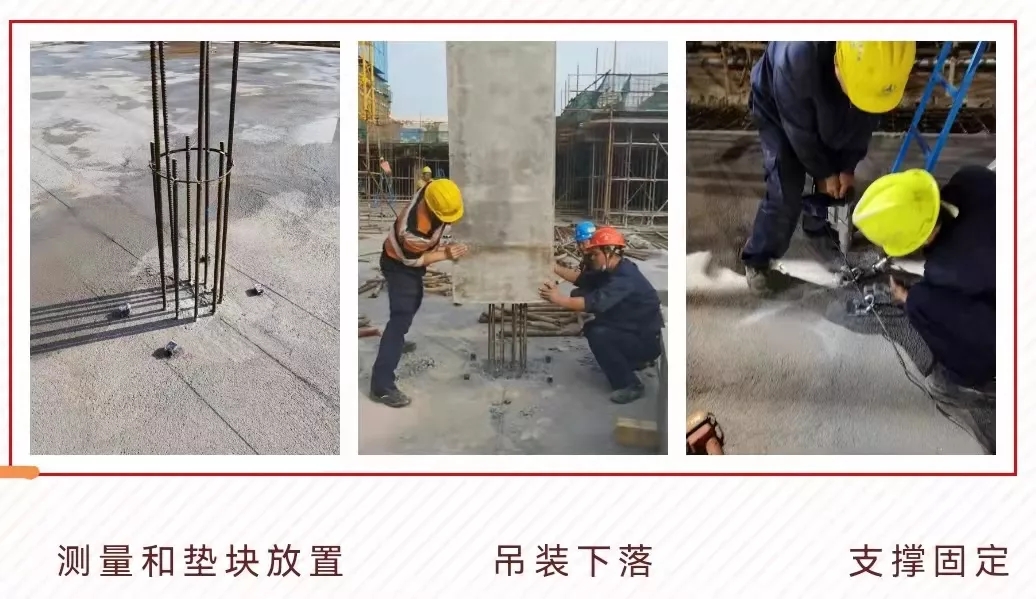

首次落位在30秒内,柱平均吊装时间也仅11分钟,大幅加快施工进度。并真正实现冬季正常施工。



解决了传统预制实心柱结构纵筋对中难、灌浆难、检测难、易爆模、防水差、成本高等一系列问题,具有纵筋对中容易、生产容易、施工效率更高等显著优势。



本项目的设计核心在于真正实现了 工业化建筑 的理念。



理念【1】采用 “非等同现浇”的节点连接方式实现了“等同现浇”的安全性。基于地下结构受力特点,采用特殊设计方法提升构件生产及安装效率的同时,确保了结构体系及构件设计经济合理,安全可靠。
理念【2】以 工业化生产提效 为本源,设计与 生产全程协同设计 ,最终实现了“墙柱梁板全预制,地上地下全装配”的工业化理念,同时做到了“多、快、好、省”。



最后,我们再次验证了 SPCS,YYDS,YYDX!又要地下,又要地上,永远滴神!








三一云谷嘉苑项目装配式设计:

技术总指导:李洪求

设计团队:冷冬梅、吴增良、李 靖、刘亦亨

     崔 浩、孙朋磊、马宝银、范奕然
